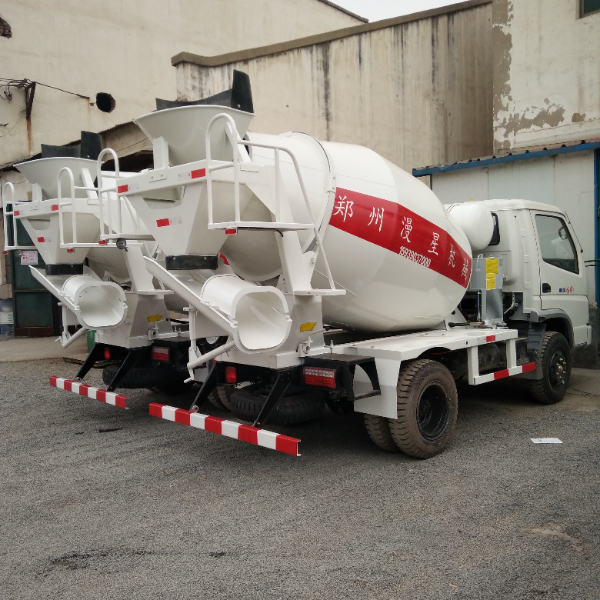

混凝土搅拌车是用来运送建筑用混凝土的专用卡车;由于它的外形,也常被称为田螺车。这类卡车上都装置圆筒型的搅拌筒以运载混合后的混凝土。在运输过程中会始终保持搅拌筒转动,以保证所运载的混凝土不会凝固。运送完混凝土后, 通常都会用水冲洗搅拌筒内部, 防止硬化的混凝土占用空间, 使搅拌筒的容积越来越少 。
构造组成:由汽车底盘、搅拌筒、传动系统、供水装置、全功率取力器、搅拌筒前后支架、减速机、液压传动系统、进出料系统、操纵机构等部分组成。
搅拌车组成:二类底盘、传动系、液压系统、机架、搅拌罐、进出料装置、供水系统、操纵系、人梯等部分。
专用机构主要包括取力器、搅拌筒前后支架、减速机、液压系统、搅拌筒、操纵机构、清洗系统等。其工作原理:通过取力装置将汽车底盘的动力取出,并驱动液压系统的变量泵,把机械能转化为液压能传给定量马达,马达再驱动减速机,由减速机驱动搅拌装置,对混凝土进行搅拌。
取力装置:国产混凝土搅拌运输车采用主车发动机取力方式。取力装置的作用是通过操纵取力开关将发动机动力取出,经液压系统驱动搅拌筒,搅抖筒在进料和运输过程中正向旋转,以利于进料和对混凝土进行搅拌,在出料时反向旋转,在工作终结后切断与发动机的动力联接。
液压系统:将经取力器取出的发动机动力(一般都是后置全功能取力器),转化为液压能(排量和压力),再经马达输出为机械能(转速和扭矩),为搅拌筒转动提供动力。
操纵机构:控制搅拌筒旋转方向,使之在进料和运输过程中正向旋转,出料时反向旋转。
搅拌装置:它主要由搅拌筒及其辅助支撑部件组成。搅拌筒是混凝土的装载容器,它是由高强度耐磨薄钢板制成,为了能够自动卸混凝土,其内壁焊有特殊形状的螺旋叶片。转动时混凝土沿叶片的螺旋方向运动,在不断的提升和翻动过程中受到混合和搅拌。在进料及运输过程中,搅拌筒正转,混凝土沿叶片向里运动,出料时,搅拌筒反转,混凝土沿着叶片向外卸出。
清洗系统:”清洗系统的主要作用是清洗搅拌筒,有时也用于运输途中进行干料搅拌。
